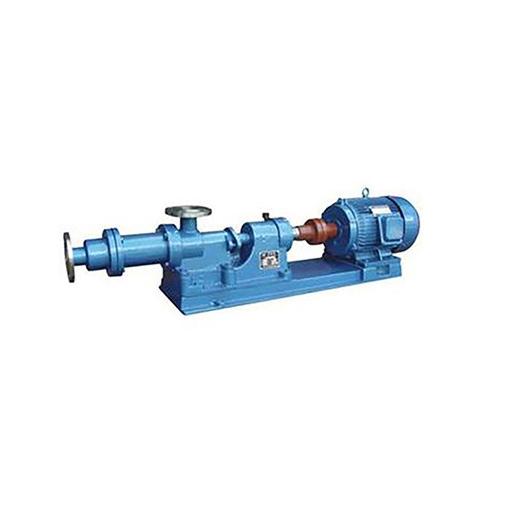

I-1B型浓浆泵
一、I-1B型浓浆泵产品概述：I-1B系列浓浆泵是单螺杆式容积泵，该泵利用偏心单螺旋的螺杆在双螺旋衬套内的转动，使浓浆液沿螺旋槽由吸入口推移至排出口，实现泵的输送功能。二、I-1B型浓浆泵产品特点:1． 可输送高浓度高粘度＜10000PaS及含有颗粒的悬浮浆液。2． 输送液流稳定、无过流、脉动及搅拌、剪切浆液现象。3． 排出压力与转速无关 ，低流量也可保持高的排出压力。4． 流量与转速成正比，通过
一、I-1B型浓浆泵产品概述：
I-1B系列浓浆泵是单螺杆式容积泵，该泵利用偏心单螺旋的螺杆在双螺旋衬套内的转动，使浓浆液沿螺旋槽由吸入口推移至排出口，实现泵的输送功能。
二、I-1B型浓浆泵产品特点:
1． 可输送高浓度高粘度＜10000PaS及含有颗粒的悬浮浆液。
2． 输送液流稳定、无过流、脉动及搅拌、剪切浆液现象。
3． 排出压力与转速无关 ，低流量也可保持高的排出压力。
4． 流量与转速成正比，通过变速机构或调速电机可实现流量调节。
5． 自吸能力强，不用装底阀可直接抽吸液体。
6． 泵可逆转，液体流向由泵的旋转方向来改变，适用于管道需反正向冲洗的场合。
7． 运转平稳、振动、噪声小。
8． 结构简单、拆装维修方便。
本泵广泛就应用于化工、制药、酿造、造纸、食品等单位。
三、I-1B型浓浆泵结构材质形式:
I-1BB型：壳体铸件，传动件（主轴、螺杆和绕轴）为2Cr13不锈钢制造，适用于一般中性浓浆液输送，一般微酸、碱浆液输送。
I-1BF型：传动件和接触浆液的泵壳均由不锈钢制造，适用于食品、制药、及腐蚀性浆液的输送。
橡胶衬套有一般耐磨橡胶、食品用橡胶和耐油橡胶供用户选择。
传动方式有电机与泵轴直接传动，电机经减速机与泵直接传动和电机经三角皮带轮与泵轴传动式。
配用电动机有一般封闭式，防爆式和电磁调速式电机并配无级变速机，齿轮减速机供用户选购。
（材质、不锈钢、铸铁）
四、I-1B型浓浆泵技术参数：
流量：1.5-38m3/h；
扬程：30-80m；
功率：1.1-15kw；
转速：960r/min；
温度：0-100℃；
口径：25-150mm。
五、I-1B型浓浆泵性能参数表：
| 型 号 | 理论流量 QMPa （m3/h） | 流量 ( T/时) | 扬程 （m） | 吸程 （m） | 进出口径 | 转速 （r/min） | 配用电机 （K/w） | 工作压力 （kg/cm2） |
| 老型I-1B1寸 | 1.8 | 1.1 | 30 | 2 | 25 | 960 | 2.2 | 3 |
| I-1B1寸 | 2.39 | 1.5 | 50 | 2 | 25 | 960 | 1.1 | 5 |
| 老型I-1B1.5寸 | 4.8 | 3 | 80 | 2 | 40 | 960 | 3 | 8 |
| I-1B1.5寸 | 5.2 | 3.2 | 80 | 3 | 40 | 960 | 2.2 | 8 |
| I-1B2寸 | 8.85 | 5.6 | 80 | 3 | 50 | 960 | 3 | 8 |
| I-1B2.5寸 | 10.6 | 6.5 | 60 | 3 | 65 | 960 | 3 | 6 |
| 老型I-1B3寸 | 15 | 10 | 60 | 3 | 75 | 960 | 7.5 | 6 |
| I-1B3寸 | 18.1 | 12 | 60 | 3 | 75 | 960 | 5.5 | 6 |
| I-1B4寸 | 24 | 16 | 60 | 3 | 100 | 960 | 7.5 | 6 |
| I-1B5寸 | 36 | 25 | 60 | 3 | 125 | 960 | 11 | 6 |
| 老型I-1B5寸 | 27 | 19 | 60 | 3 | 125 | 960 | 11 | 6 |
| I-1B6寸 | 38 | 30 | 60 | 3 | 150 | 960 | 15 | 6 |
I-1B型浓浆泵结构图说明
1、电机2、联轴器3、轴承体4、电机机座5、螺杆轴6、橡胶套7、销帽8、轴承9、空心轴10、填料压盖11、绕轴12、三通泵体13、销帽14、直筒15、进口
I-1B型浓浆泵外形安装尺寸图：
I-1B型浓浆泵外形安装尺寸表：
